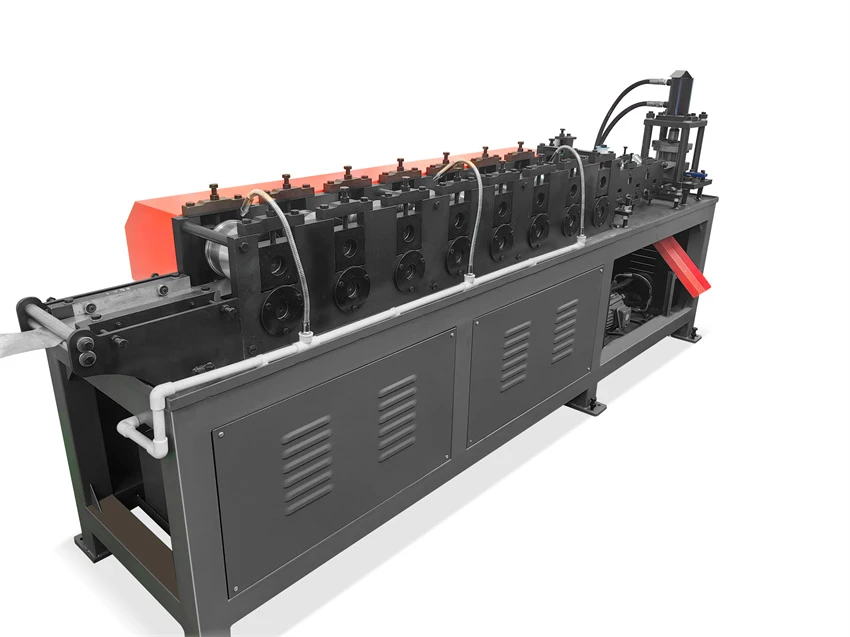

Trekantet afstivningsrulleformningsmaskine
Udstyr gældende råvarespecifikationer og materialer: galvaniseret spolemateriale, tykkelse 1,0 mm.
Produktionsmodellens specifikke dimensioner skal være underlagt kundens tegninger.
Vælg materiale CR12MOV til formehjulet.
- Produkt introduktion
Enhedsfunktion
Udstyr gældende råvarespecifikationer og materialer: galvaniseret spolemateriale, tykkelse 1,0 mm.
Produktionsmodellens specifikke dimensioner skal være underlagt kundens tegninger.
Vælg materiale CR12MOV til formehjulet.
Udstyret er udstyret med et menneskeligt-maskine-interface operativsystem, som kan indtaste produktionsplaner og outputregistrering, og længdeparametrene kan justeres.
Betjeningsvejledning: Spolematerialet løftes manuelt op på det øverste materialestativ, og materialet føres manuelt ind i formemaskinen og føres ind i skærematricen. Efter at have valgt den automatiske tilstand, aktiveres arbejdsknapkontakten.
Udstyrsparametre
| Punkt | Specifikation |
|---|---|
| Indvendig huldiameter | 460 ~ 520 mm |
| Materiale bredde | 200 mm |
| Last vægt | 1000 kg |
| Mængde | 1 stk |
| Brug af manuel udvidelseskerne | Brug af manuel udvidelseskerne |
| Ingen kraftoverførsel | Ingen kraftoverførsel, med bremsesystem |
| Anvendelige materialer | galvaniseret spolemateriale med høj-styrke |
| Materiale tykkelse | 1,0 mm |
| Hovedmotorens samlede effekt | 5,5 kW |
| Formningshastighed | 0-12m/min (ekskl. skæring) |
| Antal støbegrupper | 8, opretning 5 |
| Former rullemateriale | CR12MOV |
| Rulle varmebehandling hårdhed | HRC57 grader -59 grader |
| Præcisionsbearbejdning | Præcisionsbearbejdning af indvendige og ydre diametre efter varmebehandling af valseværk |
| Skaftdiameter og materiale | ￠48mm, 45# stål, finslebet ydre cirkel efter bratkøling og temperering |
| Hovedleje | 6208 |
| Væg stil krydsfiner tykkelse | 30 mm |
| Transmissionstilstand | kæde, gear transmission |
| Maskinens struktur | Maskinen anvender 100 * 80 kvadratrørssvejsning og flad pladebehandling |
| Formning af mekaniske dimensioner | cirka L * B * H 4m * 0,8m * 1,2m |
| Maskinens nettovægt | cirka 2 tons |
| Spænding | 380V/3faset/50 Hz |
| Hydraulisk system | Et sæt hydraulisk system, hydraulisk motor 4KW, en arbejdsstation oliecylinder |
| Affaldsskæreforme | 1 sæt affaldsskæreforme |
| Formmateriale | CR12MOV |
| Behandlingshårdhed | HRC60 grader -62 grader |
| Skæremetode | Bruger onli |
